Conectar baterías con placas solares permite almacenar la energía que la instalación produce durante el día para utilizarla cuando la vivienda realmente la necesita. De este modo, se aprovechan mejor los excedentes y se reduce el consumo procedente de la red eléctrica.
Sin embargo, la batería no se conecta directamente a los paneles. Entre ambos deben intervenir equipos capaces de regular la carga, transformar la electricidad y controlar el flujo energético. La solución concreta dependerá de si se trata de una instalación nueva, una instalación fotovoltaica existente o un pequeño sistema aislado.
Antes de elegir los componentes, también conviene valorar si interesa instalar placas solares con o sin baterías. El consumo nocturno, los excedentes disponibles y el nivel de autonomía deseado determinarán si el almacenamiento compensa en cada vivienda.

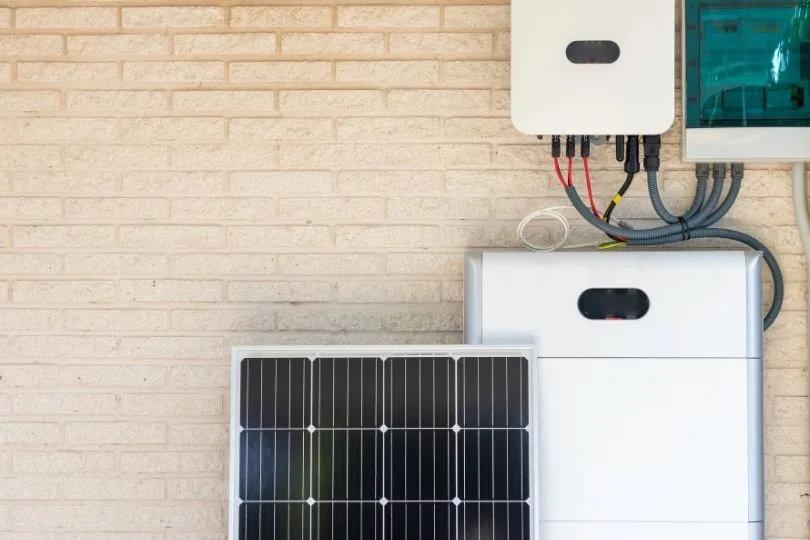

¿Cómo se conecta una batería a las placas solares?
En una instalación fotovoltaica doméstica, los paneles generan electricidad en corriente continua. Esta energía puede utilizarse directamente en la vivienda, almacenarse en la batería o enviarse a la red, dependiendo de la producción solar y del consumo de cada momento.
Obtén asesoramiento energético 360º con nosotros ¡Te llamamos gratis!
Solicita tu consultoría gratuita ahora y descubre el poder del sol
No es magia, es tecnología. Reducimos tu factura de luz en un 92% con nuestras placas solares.
Solicita tu consultoría gratuita ahora y descubre el poder del sol
La batería se integra mediante un inversor híbrido, un inversor-cargador o un regulador de carga, según el tipo de instalación. Estos equipos controlan la tensión y la intensidad, protegen la batería y deciden cuándo debe cargarse o suministrar energía.
Por tanto, el esquema no consiste en conectar directamente los bornes de la batería a los paneles. En términos generales, el sistema sigue uno de estos recorridos:
- Instalación conectada a red: paneles → inversor híbrido → batería y vivienda.
- Batería acoplada en corriente alterna: paneles → inversor solar → red interior → inversor de batería → batería.
- Instalación aislada pequeña: paneles → regulador de carga → batería → inversor → consumos.
Cada arquitectura utiliza componentes y configuraciones diferentes. Antes de realizar la conexión hay que comprobar qué sistema admite el inversor y qué baterías han sido homologadas por su fabricante.
Dos formas de conectar baterías en una instalación fotovoltaica
Las baterías pueden integrarse en el lado de corriente continua o en el de corriente alterna. Esta diferencia influye en la compatibilidad, la eficiencia y la facilidad para ampliar una instalación existente.

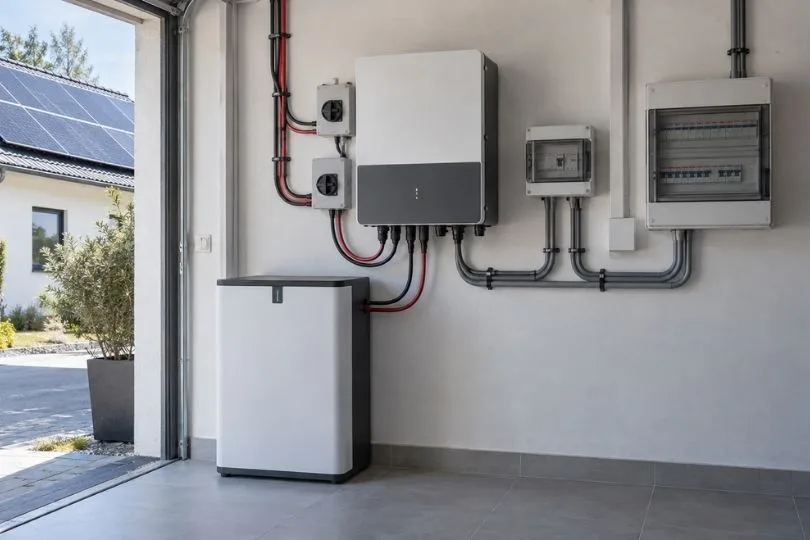

Acoplamiento en corriente continua o DC
En este sistema, los paneles y la batería se conectan al mismo inversor híbrido. La energía solar puede almacenarse sin transformarse previamente en corriente alterna, lo que reduce el número de conversiones energéticas.
Es una solución habitual en instalaciones nuevas, ya que permite diseñar desde el principio la potencia de los paneles, la capacidad de almacenamiento y el funcionamiento del conjunto. También facilita que el inversor gestione desde un único equipo la producción, el consumo y la carga de la batería.

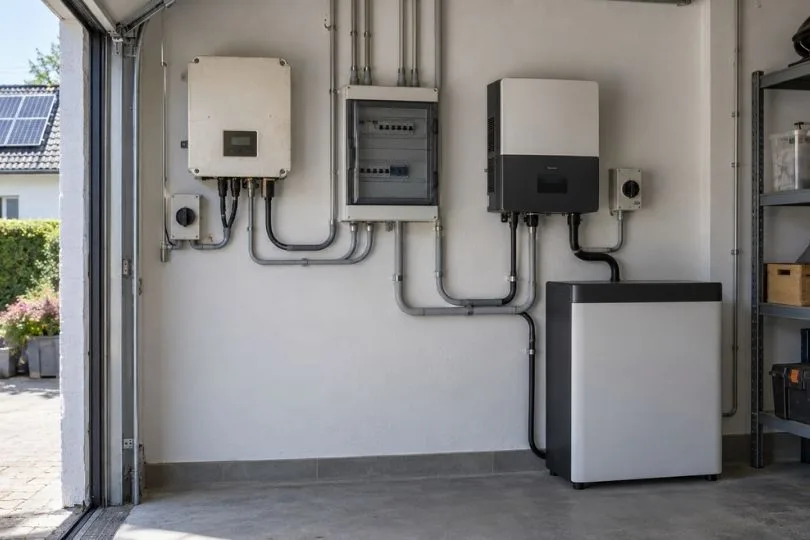

Acoplamiento en corriente alterna o AC
Esta configuración suele utilizarse para añadir una batería a una instalación que ya tiene un inversor fotovoltaico convencional. La batería incorpora un inversor propio o trabaja con un inversor-cargador que se conecta a la red interior de la vivienda.
Su principal ventaja es que puede evitar la sustitución del inversor existente. Como contrapartida, la energía pasa por más conversiones entre corriente continua y alterna, por lo que puede haber mayores pérdidas que en un sistema integrado desde el inicio.
| Sistema | Uso más habitual | Ventaja principal | Aspecto que revisar |
|---|---|---|---|
| Acoplamiento DC | Instalaciones nuevas | Menos conversiones de energía | Compatibilidad entre batería e inversor híbrido |
| Acoplamiento AC | Instalaciones existentes | Permite conservar el inversor solar | Espacio, protecciones y eficiencia del conjunto |
| Regulador de carga | Sistemas aislados pequeños | Configuración sencilla y autónoma | Tensión, intensidad y perfil de carga |
Componentes necesarios para conectar placas solares y baterías
Los equipos varían según el diseño, pero una instalación con almacenamiento normalmente incluye los siguientes elementos:
- Paneles solares, encargados de generar electricidad en corriente continua.
- Batería solar, cuya capacidad debe ajustarse al consumo y a los excedentes disponibles.
- Inversor híbrido o inversor de batería, que transforma y distribuye la energía.
- Sistema de gestión de batería o BMS, especialmente importante en baterías de litio.
- Cableado y conectores compatibles, dimensionados para la tensión y la intensidad del sistema.
- Protecciones eléctricas, como fusibles, interruptores y elementos de seccionamiento.
- Medidor energético, que permite conocer la producción, el consumo y el intercambio con la red.
- Sistema de respaldo, cuando se quiere mantener determinados consumos durante un apagón.
No todos estos elementos se instalan por separado. Algunos inversores híbridos incorporan el regulador de carga y determinadas baterías integran su propio BMS, pero todos los componentes deben poder comunicarse y funcionar dentro de los límites establecidos por el fabricante.
El inversor, la pieza clave de la conexión
El inversor transforma la corriente continua generada por los paneles en corriente alterna, que es la que utilizan la mayoría de los equipos de la vivienda. En una instalación con almacenamiento también controla cuándo se carga la batería y cuándo debe entregar la energía acumulada.
Inversores de cadena
Los inversores de cadena o string son habituales en instalaciones conectadas a la red. Los paneles se agrupan en una o varias cadenas y el equipo convierte conjuntamente la energía producida.
Un inversor de cadena convencional no siempre admite la conexión directa de una batería. Si se quiere incorporar almacenamiento, puede ser necesario añadir un sistema acoplado en corriente alterna o sustituir el inversor por un modelo híbrido.
Microinversores
Los microinversores se instalan junto a cada panel y optimizan su producción de manera independiente. Pueden resultar útiles cuando existen diferentes orientaciones o sombras que afectan de forma desigual a los módulos.
Como la conversión a corriente alterna se realiza en el tejado, la incorporación de una batería suele resolverse mediante acoplamiento AC. La compatibilidad dependerá del sistema de almacenamiento seleccionado y de cómo esté configurada la instalación.
Inversores híbridos
Los inversores híbridos están preparados para gestionar simultáneamente paneles, batería, vivienda y red eléctrica. Por ello, suelen ser la solución más integrada cuando la instalación se diseña desde el principio con almacenamiento.
No obstante, que un inversor sea híbrido no significa que funcione con cualquier batería. Hay que comprobar su rango de tensión, potencia de carga y descarga, protocolos de comunicación y listado de modelos compatibles.
¿Cómo conectar varias baterías solares?
Cuando se necesita ampliar la tensión o la capacidad del banco de almacenamiento, algunas baterías pueden conectarse en serie o en paralelo. Esta posibilidad depende siempre del modelo y de las instrucciones del fabricante.
En las baterías de litio modulares, la conexión y comunicación entre unidades suelen estar controladas por el BMS. No deben aplicarse automáticamente los mismos criterios utilizados en baterías convencionales de plomo.
Conexión de baterías en serie
En una conexión en serie, el polo positivo de una batería se une con el polo negativo de la siguiente. Con esta configuración se suman los voltajes, mientras que la capacidad expresada en amperios-hora se mantiene.
Por ejemplo, dos baterías iguales de 12 V y 100 Ah conectadas en serie forman un banco de 24 V y 100 Ah. Aunque los amperios-hora no aumentan, la energía total disponible sí lo hace al elevarse la tensión del conjunto.
Conexión de baterías en paralelo
En paralelo se conectan entre sí los polos positivos y, por otra parte, los negativos. En este caso, se mantiene el voltaje y se suman los amperios-hora.
Dos baterías iguales de 12 V y 100 Ah conectadas en paralelo forman un banco de 12 V y 200 Ah. Esta configuración incrementa la capacidad, pero exige un reparto equilibrado de la corriente y un cableado correctamente dimensionado.
Conexión serie-paralelo
La conexión serie-paralelo combina ambos métodos para aumentar tanto la tensión como la capacidad del banco. Es una configuración más compleja, en la que todas las ramas deben quedar equilibradas para evitar diferencias de carga y desgaste prematuro.
| Conexión | Voltaje resultante | Capacidad en Ah | Ejemplo con dos baterías de 12 V y 100 Ah |
|---|---|---|---|
| Serie | Se suma | Se mantiene | 24 V y 100 Ah |
| Paralelo | Se mantiene | Se suma | 12 V y 200 Ah |
En todos los casos, deben utilizarse baterías compatibles, preferiblemente del mismo modelo, capacidad, antigüedad y estado de carga. Mezclar tecnologías o unidades con diferente nivel de desgaste puede provocar desequilibrios y reducir la vida útil del conjunto.
Cómo conectar placas solares en serie o en paralelo
Los paneles también pueden agruparse en serie o en paralelo para adaptar el campo fotovoltaico al rango de funcionamiento del inversor o del regulador.
- Paneles en serie: se conecta el positivo de un módulo con el negativo del siguiente. Se suma la tensión y se mantiene la intensidad.
- Paneles en paralelo: se agrupan todos los positivos y todos los negativos. Se mantiene la tensión y se suma la intensidad.
- Conexión mixta: combina cadenas en serie conectadas después en paralelo.
La configuración debe mantenerse dentro del rango MPPT y de la tensión máxima admitida por el inversor, incluso en condiciones de baja temperatura, cuando el voltaje de los paneles puede aumentar. En paralelo, además, hay que dimensionar el cableado y las protecciones para una intensidad superior.
¿Qué batería puede conectarse a una instalación solar?
La tecnología de la batería influye en su eficiencia, vida útil, profundidad de descarga y sistema de gestión. Sin embargo, la elección no debe hacerse únicamente en función del precio o de la capacidad anunciada.
Baterías de plomo-ácido, AGM y gel
Son tecnologías conocidas y, generalmente, más económicas. Tienen una profundidad de descarga aprovechable menor, requieren más espacio y suelen ofrecer una vida útil inferior a las soluciones modernas de litio.
El regulador o inversor debe disponer de un perfil de carga adecuado para la tecnología concreta. También es necesario respetar las condiciones de instalación, ventilación y mantenimiento indicadas por el fabricante.
Baterías de litio
Las baterías de litio ofrecen mayor densidad energética, buena eficiencia y una profundidad de descarga más elevada. Por eso se han convertido en una de las soluciones más utilizadas para el autoconsumo residencial.
Necesitan un BMS que controle la temperatura, el voltaje de las celdas y los límites de carga y descarga. La batería y el inversor deben compartir un protocolo de comunicación compatible para que el sistema funcione correctamente y conserve sus garantías.
Baterías de flujo
Las baterías de flujo permiten numerosos ciclos y pueden resultar interesantes para proyectos que necesitan almacenar grandes cantidades de energía. Sin embargo, ocupan más espacio y su uso sigue siendo menos frecuente en viviendas.
Actualmente se emplean principalmente en instalaciones industriales o de mayor escala, donde el dimensionamiento responde a perfiles de consumo y necesidades de almacenamiento más complejos.
Obtén asesoramiento energético 360º con nosotros ¡Te llamamos gratis!
Solicita tu consultoría gratuita ahora y descubre el poder del sol
No es magia, es tecnología. Reducimos tu factura de luz en un 92% con nuestras placas solares.
Solicita tu consultoría gratuita ahora y descubre el poder del sol
Qué comprobar antes de conectar una batería
No basta con que la batería y el inversor tengan conectores compatibles. Antes de integrarlos, hay que revisar las condiciones eléctricas, electrónicas y funcionales del conjunto:
- Tensión de funcionamiento: la batería debe trabajar dentro del rango admitido por el inversor.
- Potencia de carga y descarga: determina cuánta energía puede almacenarse o entregarse en un momento concreto.
- Capacidad útil: debe calcularse según el consumo fuera de las horas solares, no solo buscando la batería más grande.
- Compatibilidad del BMS: el inversor debe poder comunicarse correctamente con la batería.
- Protecciones y cableado: deben dimensionarse para la intensidad máxima y la distancia entre los equipos.
- Ubicación: hay que respetar las temperaturas, ventilación, distancias y condiciones ambientales exigidas.
- Garantía: una combinación no autorizada por el fabricante puede afectar a la cobertura de los equipos.
- Posibilidad de ampliación: conviene comprobar si el sistema admite incorporar nuevos módulos más adelante.
Una batería sobredimensionada no siempre genera más ahorro. Si la instalación no produce excedentes suficientes para cargarla con regularidad, parte de su capacidad quedará desaprovechada y aumentará innecesariamente el coste inicial.
¿Añadir una batería permite tener luz durante un apagón?
No necesariamente. En una instalación convencional conectada a red, el inversor se desconecta cuando detecta un corte eléctrico para evitar que la energía llegue a la red mientras los técnicos trabajan en ella.
Para disponer de electricidad durante un apagón se necesita una salida de respaldo, un sistema de conmutación y, normalmente, un circuito de cargas prioritarias. Además, tanto el inversor como la batería deben admitir esta función.
Por tanto, tener batería y disponer de respaldo eléctrico no son exactamente lo mismo. Esta necesidad debe definirse antes de diseñar la instalación para determinar qué aparatos se mantendrán activos y durante cuánto tiempo.
Errores frecuentes al conectar baterías y placas solares
Una conexión incorrecta puede reducir el rendimiento, deteriorar los equipos o provocar un fallo eléctrico. Los errores más habituales son:
- Conectar los paneles directamente a una batería sin un equipo de regulación compatible.
- Confundir la polaridad positiva y negativa.
- Superar la tensión o intensidad máxima del inversor.
- Mezclar baterías de diferentes modelos, capacidades o estados de conservación.
- Utilizar cables con una sección insuficiente.
- Omitir fusibles, seccionadores y otras protecciones.
- Añadir una batería sin comprobar la compatibilidad del inversor existente.
- Suponer que cualquier batería proporcionará electricidad durante un apagón.
- Instalar más capacidad de la que pueden cargar los excedentes solares.

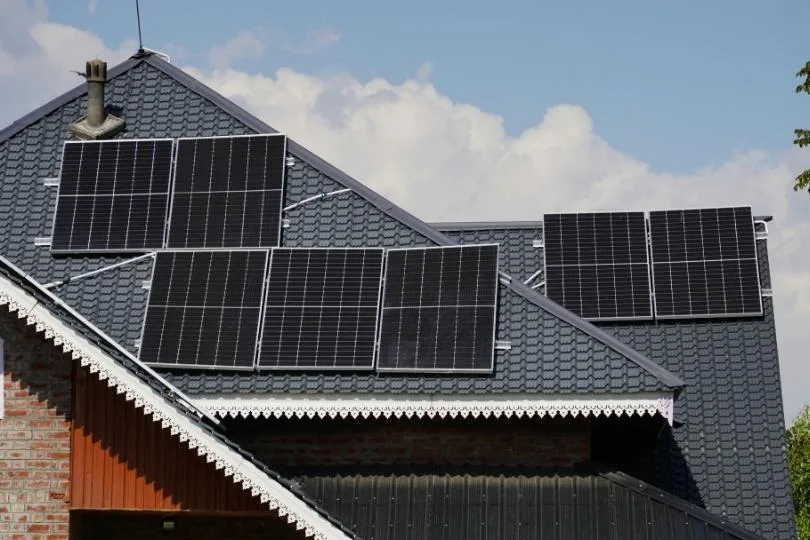

¿Puede conectarse una batería a una instalación solar existente?
Sí, en muchas instalaciones es posible añadir almacenamiento posteriormente. Primero hay que identificar el modelo de inversor, su compatibilidad con baterías y la configuración actual del cuadro eléctrico.
Si el inversor es híbrido y admite una batería compatible, la ampliación puede ser relativamente directa. Cuando el inversor no incorpora esa función, se puede valorar un sistema acoplado en corriente alterna o la sustitución del equipo existente.
La decisión debe considerar el coste de adaptación, las pérdidas de conversión, la capacidad necesaria y las funciones deseadas. No es lo mismo almacenar excedentes para consumirlos de noche que buscar autonomía frente a cortes eléctricos.
Conectar baterías con placas solares requiere un diseño compatible
La conexión más adecuada depende del tipo de instalación, el inversor disponible, la tensión de trabajo y el consumo de la vivienda. En sistemas nuevos suele resultar conveniente planificar conjuntamente los paneles y el almacenamiento; en instalaciones existentes, primero debe estudiarse si es mejor adaptar o sustituir el inversor.
En Xolary analizamos la producción prevista, los hábitos de consumo y los excedentes antes de dimensionar la batería. Así evitamos instalar capacidad que no vaya a aprovecharse y configuramos un sistema coherente con las necesidades reales de la vivienda.
Si tu objetivo es alcanzar un nivel elevado de autonomía, también puedes consultar si es posible vivir solo con placas solares. La respuesta depende del consumo, la producción, el almacenamiento disponible y la existencia de un sistema de respaldo adecuado.
Preguntas frecuentes sobre la conexión de baterías solares
¿Se puede conectar directamente una placa solar a una batería?
No es una solución adecuada. Debe existir un regulador de carga, un inversor híbrido u otro equipo compatible que controle la tensión, la intensidad y el proceso de carga.
¿Qué se conecta primero, la batería o los paneles?
En pequeños sistemas aislados con regulador, normalmente se conecta primero la batería para que el equipo detecte la tensión y después los paneles. No obstante, el procedimiento cambia según el sistema y siempre debe seguirse el manual del fabricante.
¿Puedo conectar cualquier batería a un inversor híbrido?
No. Deben coincidir el rango de tensión, la potencia, el protocolo de comunicación y los modelos admitidos por el fabricante. Que ambos equipos sean de litio o trabajen a una tensión parecida no garantiza su compatibilidad.
¿Es mejor conectar las baterías en serie o en paralelo?
Depende de la tensión que necesite el inversor y de la capacidad requerida. La conexión en serie aumenta el voltaje, mientras que la conexión en paralelo mantiene el voltaje y aumenta los amperios-hora.
¿Puedo añadir una batería si ya tengo placas solares?
Sí, siempre que se estudie la compatibilidad de la instalación. Puede conectarse al inversor híbrido existente, añadirse mediante acoplamiento AC o requerir la sustitución del inversor actual.
¿Necesito un instalador para conectar una batería solar?
En una instalación doméstica conectada a la red, sí es recomendable recurrir a un instalador autorizado. La intervención afecta al cableado, las protecciones, la configuración de los equipos y, si se incorpora respaldo, al cuadro eléctrico de la vivienda.
